dkz61h真空閘閥/電動真空隔離閘閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品用途
真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

應用規范

設計與制造		GB/T12224 JB/T3595
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標 志		GB/T12220
供貨		JB/T7928

主要零件材料及使用范圍 Materials for main parts and

閥體	閥蓋	閥板	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	Stellite6	2Crl3	柔性石墨	水、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	Stellite6	4Cr9SI2	柔性石墨	水、油品、蒸汽	540
ZGlCrl8Ni9Ti		ZGlCr5M0+ Stellite12	Stellite6	1Crl8Ni9Ti	PTFE	水、蒸汽、腐蝕性蒸汽	200

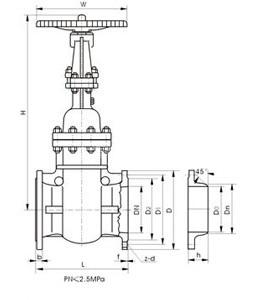

主要尺寸及重量 Main dimensions and weight

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm									重量 kg
公稱通徑 DN/mm	公稱壓力 PN/MPa	L	H	D	D1	D2	b	f	z-d	Do	重量 kg
50	1.6	250	345	160	125	1OO	16	3	48	250	28
65		270	395	180	145	120	18	3	48	250	40
80		280	425	195	160	135	20	3	88	300	58
100		300	51O	215	180	155	20	3	88	300	75
125		325	570	245	21O	185	22	3	88	350	110
150		350	725	280	240	21O	24	3	8-23	350	150
200		400	820	335	295	265	26	3	12-23	400	223
250		450	890	405	355	320	30	3	12-25	450	326
300		500	1070	460	41O	375	30	3	12-25	550	432
350		550	1320	520	470	435	34	4	16-25	600	572
400		600	1450	580	525	485	36	4	16-30	650	740
450		650	1560	640	585	545	40	4	20-30	700	955
500		700	1720	705	650	608	44	4	20-34	750	1195
600		800	1880	840	770	718	48	5	20-41	800	1455
700		900	2085	g1O	840	788	50	5	24-41	850	211O
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630
50	25	250	345	160	125	100	20	3	48	250	30
65		270	395	180	145	120	22	3	88	250	43
80		280	425	195	160	135	22	3	88	300	60
1OO		300	510	230	190	160	24	3	8-23	300	79
125		325	570	270	220	188	28	3	8-25	350	114
150		350	725	300	250	218	30	3	8-25	350	157
200		400	820	360	310	278	34	3	12-25	400	243
250		450	890	425	370	332	36	3	12-30	450	345
300		500	1070	483	430	390	40	4	16-30	550	455
350		550	1320	550	490	448	44	4	16-34	650	615
400			1450	610	550	505	48	4	16-34	700	794
450		650	1560	660	600	555	50	4	20-34	750	1018
500		700	1720	730	660	61O	52	4	20-41	800	1250
600		800	1880	840	770	718	56	5	20-41	850	1528
700		900	2085	955	875	815	60	5	24-48	900	2265
800		1000	2590	1070	990	930	64	5	24-48	1000	2847

產品尺寸

溫馨提示：“dkz61h真空閘閥/電動真空隔離閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
